ESP32-S3 是乐鑫推出的一款高性能 Wi-Fi + Bluetooth 5 (LE) SoC，搭载双核 Xtensa LX7 处理器，主频高达 240 MHz，内置 512 KB SRAM，支持 USB OTG 和 USB-JTAG 调试接口。相比经典的 ESP32，S3 增强了 AI 加速指令集（向量指令），非常适合 AIoT 边缘计算场景。

ESP-IDF（Espressif IoT Development Framework）是乐鑫官方提供的开发框架，基于 FreeRTOS 实时操作系统，提供了完整的 Wi-Fi、蓝牙、外设驱动、电源管理等组件。本文将从零开始，记录使用 ESP-IDF 进行 ESP32-S3 开发的完整过程，包括环境搭建、项目创建、编译烧录、串口监视以及断点调试配置，特别是调试环节踩过的坑。

一、ESP-IDF 环境搭建

1.1 安装 ESP-IDF

ESP-IDF 是乐鑫官方的 ESP32 开发框架，支持 ESP32、ESP32-S2、ESP32-S3、ESP32-C3 等全系列芯片。

mkdir -p ~/OpensourceProjects
cd ~/OpensourceProjects
git clone --recursive https://github.com/espressif/esp-idf.git
cd esp-idf
./install.sh esp32s3

安装完成后，每次使用前需要设置环境变量：

. ~/OpensourceProjects/esp-idf/export.sh

建议将此命令添加到 .zshrc 或 .bashrc 中。

1.2 验证安装

idf.py --version

二、创建第一个项目

2.1 使用 idf.py 创建项目

ESP-IDF 提供了命令行工具直接创建项目骨架：

idf.py create-project hello_world

这会在当前目录下生成 hello_world/ 文件夹，包含基础的 CMakeLists.txt 和 main 目录。也可以指定路径：

idf.py create-project --path ~/EmbeddedProjects hello_world

2.2 项目结构

一个最简的 ESP-IDF 项目结构如下：

01_helloworld/
├── CMakeLists.txt          # 顶层 CMake 文件
├── main/
│   ├── CMakeLists.txt      # 组件 CMake 文件
│   └── main.c              # 主程序
├── sdkconfig               # 项目配置（menuconfig 生成）
└── sdkconfig.defaults      # 默认配置

2.3 顶层 CMakeLists.txt

cmake_minimum_required(VERSION 3.16)

include($ENV{IDF_PATH}/tools/cmake/project.cmake)
project(hello_world)

核心就两行：引入 ESP-IDF 的 CMake 工具链，然后声明项目名。

2.4 编写 main.c

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_system.h"
#include "esp_chip_info.h"
#include "esp_log.h"

static const char *TAG = "main";

void app_main(void)
{
    ESP_LOGI(TAG, "Hello World from ESP32-S3!");
    esp_chip_info_t chip_info;
    esp_chip_info(&chip_info);
    ESP_LOGI(TAG, "ESP32-S3 chip with %d CPU core(s), WiFi%s%s, silicon revision %d",
             chip_info.cores,
             (chip_info.features & CHIP_FEATURE_BT) ? "/BT" : "",
             (chip_info.features & CHIP_FEATURE_BLE) ? "/BLE" : "",
             chip_info.revision);

    int count = 0;
    while (1) {
        ESP_LOGI(TAG, "Running... %d seconds", count += 2);
        vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
}

几个关键点：

• app_main 是 ESP-IDF 的入口函数（类似于 Arduino 的 setup）
• ESP_LOGI 是日志宏，I 表示 Info 级别，还有 ESP_LOGE（Error）、ESP_LOGW（Warning）、ESP_LOGD（Debug）
• vTaskDelay 是 FreeRTOS 的延时函数，不能用 sleep()，否则会阻塞整个系统
• portTICK_PERIOD_MS 将毫秒转换为 FreeRTOS 的 tick 数

三、编译与烧录

3.1 设置目标芯片

idf.py set-target esp32s3

3.2 配置项目（可选）

idf.py menuconfig

这会打开一个 TUI 配置界面，可以配置 Flash 大小、串口波特率、日志级别等。

3.3 编译

idf.py build

首次编译较慢（需要编译整个 IDF 框架），后续增量编译很快。

3.4 烧录

idf.py flash

如果有多个串口设备，需要指定端口：

idf.py -p /dev/cu.usbmodem1101 flash

3.5 监视串口输出

idf.py monitor

可以一键编译+烧录+监视：

idf.py flash monitor

退出 monitor 的快捷键是 Ctrl+]。

四、断点调试（重点）

这是入门时最容易踩坑的部分。ESP32-S3 内置了 USB-JTAG 接口，无需额外调试器即可进行断点调试。

4.1 JTAG 是什么？

JTAG 是一种硬件调试接口/协议。 可以把它理解成芯片专门留给调试器的一条"后门通道"。

通过 JTAG，调试器可以直接控制 CPU：

• 暂停 / 继续运行 / 单步执行
• 设置断点
• 查看变量、寄存器、内存
• 查看调用栈
• 烧录程序

它和串口日志是完全不同的两个东西：

UART/COM 口：程序自己 printf / ESP_LOGI，把日志吐出来给你看
JTAG：你从外部"按住 CPU 的脑袋"，让它停、走一步、看内存、看变量

UART 是 程序主动告诉你发生了什么，JTAG 是 你主动控制程序怎么跑。

4.2 OpenOCD 是什么？

OpenOCD（Open On-Chip Debugger）是运行在你电脑上的调试服务器。 它在 IDE/GDB 和 ESP32 芯片的 JTAG 接口之间充当中间人。

OpenOCD 做的事情包括：

• 识别 JTAG 设备
• 连接 ESP32-S3 调试接口
• 监听 GDB 连接（默认端口 3333）
• 把 GDB 的命令转换成 JTAG 操作
• 控制芯片暂停、继续、单步、读写寄存器/内存

启动 OpenOCD 后，它会监听几个端口：

4.3 调试链路全景

IDE (VSCode/Cursor)
    ↕ MI 协议
GDB (xtensa-esp32s3-elf-gdb)
    ↕ GDB Remote Protocol
OpenOCD (localhost:3333)
    ↕ JTAG/USB
ESP32-S3 芯片

• OpenOCD：充当 GDB 和芯片之间的桥梁，将 GDB 的调试指令翻译为芯片能理解的 JTAG 协议
• GDB：调试器前端，负责加载符号表、设置断点、单步执行等
• IDE：提供图形化界面，底层通过 MI 协议驱动 GDB

4.4 启动 OpenOCD

在一个终端中运行：

idf.py openocd

看到类似输出说明启动成功：

Info : Listening on port 3333 for gdb connections

4.5 配置 VSCode/Cursor 调试

需要安装以下扩展：

• C/C++（ms-vscode.cpptools）
• ESP-IDF（espressif.esp-idf-extension）

创建 .vscode/launch.json：

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "ESP32-S3 Debug",
            "type": "cppdbg",
            "request": "launch",
            "program": "${workspaceFolder}/build/hello_world.elf",
            "MIMode": "gdb",
            "miDebuggerPath": "${env:HOME}/.espressif/tools/xtensa-esp-elf-gdb/17.1_20260402/xtensa-esp-elf-gdb/bin/xtensa-esp32s3-elf-gdb",
            "miDebuggerServerAddress": "localhost:3333",
            "setupCommands": [],
            "cwd": "${workspaceFolder}"
        }
    ]
}

4.6 踩坑记录

坑1：setupCommands 中不能使用 monitor 命令

最初配置了如下 setupCommands：

"setupCommands": [
    { "text": "monitor reset halt" },
    { "text": "thb app_main" },
    { "text": "c" }
]

结果报错：

Unable to start debugging. Unexpected GDB output from command “-interpreter-exec console “monitor reset halt””. “monitor” command not supported by this target.

原因：cppdbg 调试适配器在执行 setupCommands 时，GDB 与 OpenOCD 的连接可能尚未完全建立，导致 monitor 命令无法转发到 OpenOCD。

解决方案：去掉所有 setupCommands，让 cppdbg 自行处理连接流程。miDebuggerServerAddress 已经告诉了 GDB 去哪里连接，不需要手动干预。

坑2：request: "attach" 会弹出进程选择框

将 request 改为 attach 后，IDE 会要求选择一个本地进程进行附加，这不适用于远程调试场景。

解决方案：使用 "request": "launch" + "miDebuggerServerAddress" 的组合，这是 cppdbg 做远程 GDB 调试的正确姿势。

4.7 开始调试

1. 确保 OpenOCD 正在运行（idf.py openocd）
2. 在代码中打断点（点击行号左侧）
3. 按 F5 启动调试
4. 程序会停在断点处，可以查看变量、单步执行、查看调用栈

五、同时使用 Debug 和 COM 口

5.1 ESP32-S3 USB 接口结构

ESP32-S3 内置 USB Serial/JTAG 比较特殊：一个 USB 设备里包含多个 Interface。

ESP32-S3 USB Serial/JTAG 设备
    ├── Interface 0：USB Serial / CDC 串口
    │       用于 idf.py monitor / 日志 / COM 口
    │
    └── Interface 2：JTAG
            用于 OpenOCD / GDB / 断点调试

记住这句就不会乱：Interface 0 = COM 日志，Interface 2 = JTAG 调试。

这和老一些的 ESP32 开发板不同。老板子通常是 USB-UART 芯片生成 COM 口、外接 JTAG 调试器做调试，两条物理设备分得很清楚。而 ESP32-S3 把它们集成到了一个 USB 设备里，所以驱动配置容易出问题。

5.2 Windows 下正确的驱动状态

设备管理器里应该看到：

端口 (COM 和 LPT)
    └── USB JTAG/serial debug unit (COMx)    ← Interface 0，给 monitor 用

通用串行总线设备
    └── USB JTAG/serial debug unit           ← Interface 2，给 OpenOCD 用

对应的驱动关系：

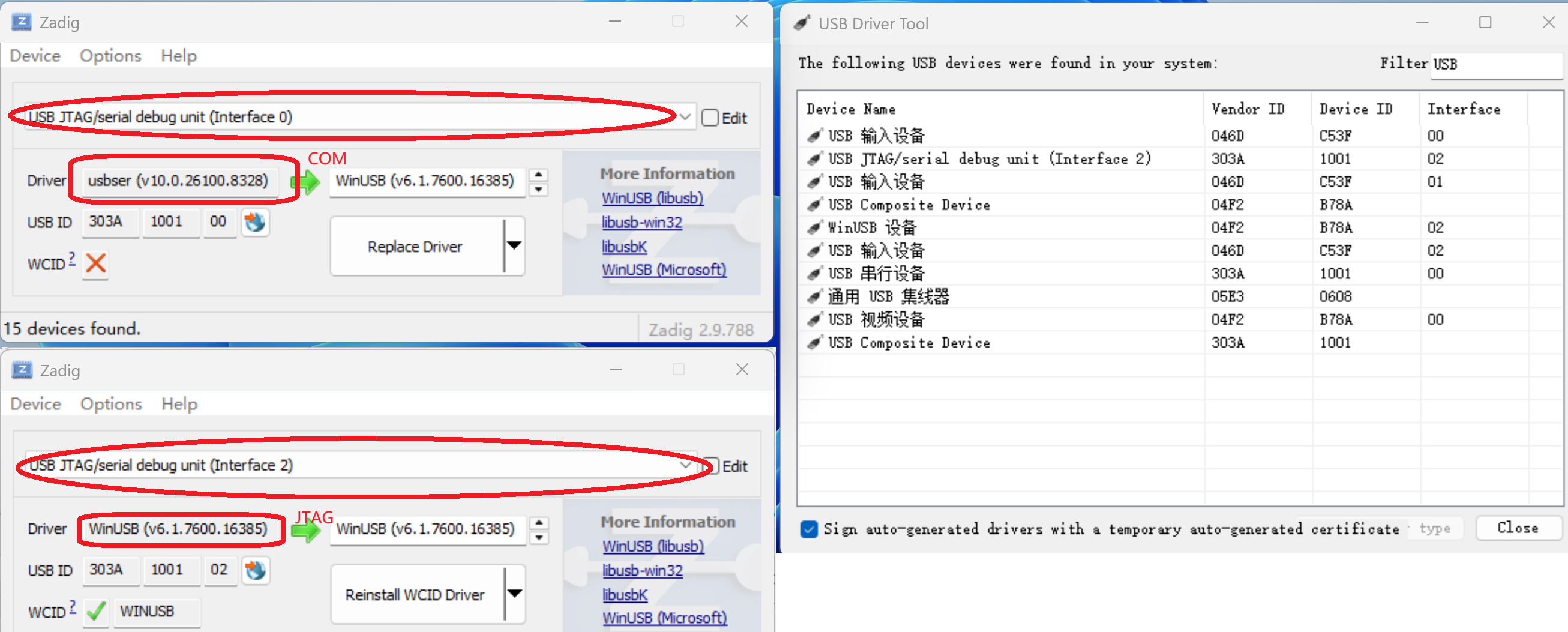

注意：不要用 Zadig 替换 Interface 0 的驱动！Zadig 只适合给 Interface 2 装 WinUSB。如果 Interface 0 被误换成了 libusbK 或 WinUSB，COM 口就会消失，idf.py monitor 会报 No serial ports found。

5.3 实际开发中同时开启

Debug 和 COM 口不是互斥的，它们是两条独立通道，可以同时工作。

终端 1：看日志

idf.py -p COMx monitor

输出来自程序中的 ESP_LOGI / printf：

I (295) cpu_start: Starting scheduler.
I (1000) APP: Hello world!
I (2000) APP: count = 1

终端 2：启动 OpenOCD

idf.py openocd

这是调试服务器，正常启动后会一直运行：

Info : Listening on port 3333 for gdb connections
Info : esp_usb_jtag: Device found.

终端 3：启动 GDB 或 VS Code Debug

idf.py gdb

或者直接在 VS Code 中按 F5，底层自动连接 OpenOCD 的 3333 端口。

整体链路图：

你的电脑
│
├── idf.py monitor ──→ COM口 ──→ Interface 0 ──→ ESP_LOGI/printf 日志
│
└── VS Code / idf.py gdb ──→ OpenOCD ──→ WinUSB ──→ Interface 2 ──→ 断点/单步/看变量

5.4 各窗口看到的内容区别

5.5 Windows 驱动修复方法

如果 Interface 0 被 Zadig 误替换，需要恢复原始驱动：

1. 打开设备管理器
2. 找到被替换的 USB JTAG/serial debug unit（在"通用串行总线设备"或 “libusbK USB Devices” 下）
3. 右键 → 更新驱动程序 → 浏览我的电脑以查找驱动程序
4. 选择"让我从计算机上的可用驱动程序列表中选取"
5. 选择 USB 串行设备 (USB Serial Device)
6. 安装完成后设备管理器的"端口"下应出现 COMx

恢复后验证：

idf.py -p COMx monitor

能看到日志输出即说明 COM 口恢复正常。

六、常用命令速查

6.1 核心开发流程

6.2 高频辅助命令

6.3 速记口诀

“设目标 → 配菜单 → 编 → 烧 → 看”

一条组合搞定：idf.py -p PORT flash monitor

七、总结

ESP-IDF 的开发体验整体不错，CLI 工具链（idf.py）封装得很好，编译烧录一条命令搞定。断点调试的配置是最大的难点，核心要理解 GDB → OpenOCD → JTAG 这条链路，配置 launch.json 时保持精简，让工具自己协商连接即可。

对于 ESP32-S3 的 USB Serial/JTAG 复合设备，关键是把两个 Interface 的驱动理清楚：Interface 0 用系统自带的 USB Serial 驱动生成 COM 口看日志，Interface 2 用 WinUSB 驱动给 OpenOCD 做 JTAG 调试。两条通道互不干扰，可以同时工作。
